Outros ajustes de parede

como mover paredes sem desfazer junções

Clique na ferramenta Seleção (Selection) X.

Na barra de modos, ative o botão Modo de Paredes Conectadas

(Enable Connected Walls Mode), se já não estiver ativado.

Ele é o último da barra (figura 1).

figura 1

Clique sobre a parede a ser movida e não solte o botão do mouse (figura 2).

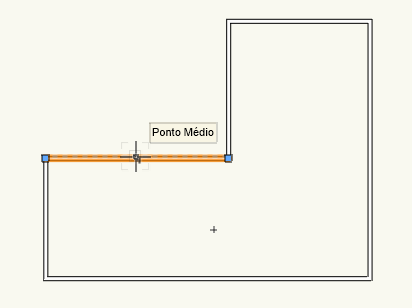

figura 2 – Parede sendo movida.

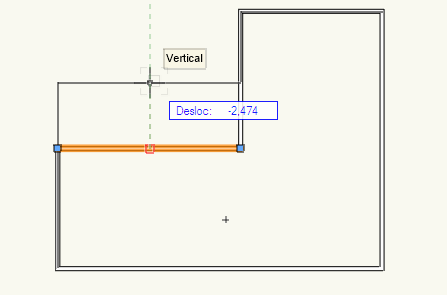

Aperte TAB, digite o valor desejado na barra de dados, e aperte Enter (figura 3).

figura 3

Solte o botão do mouse, e a parede será movida (figura 4).

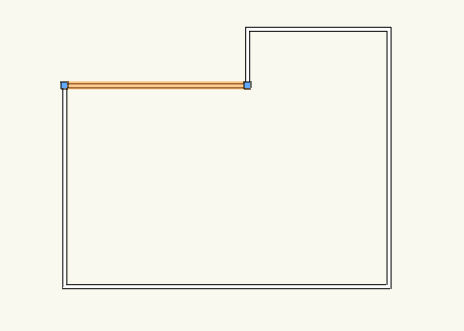

figura 4 – Resultado do deslocamento.

a parede e a paleta Info de Objetos (Object Info) Ctrl+I

Algumas mudanças em paredes podem ser feitas diretamente pela paleta Info de Objetos (Object Info) Ctrl+I (figura 1):

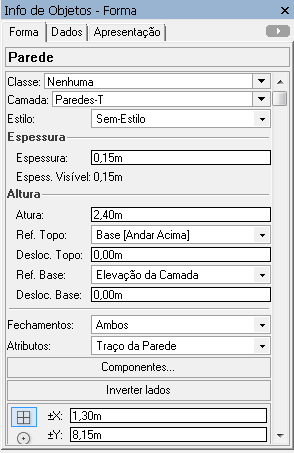

figura 1 –Info de Objetos

Veja a seguir algumas das principais:

Classe (Class): Altera a classe da parede.

Camada (Layer): Permite mudar a parede de camada.

Estilo (Style): Altera o estilo da parede.

Espessura (Thick): Espessura da parede, sempre alterada com relação ao seu eixo central.

Altura (Height): Altera a altura da parede.

Ref. Topo (Top Bound): Escolha qual será o ponto de referência para a movimentação automática do topo da parede.

Desloc. Topo (Top Offset): Esse valor é a diferença entre o valor digitado em Altura (Height) e o valor relacionado à opção escolhida em Ref. Topo. Se você alterar o valor desta caixa, vai automaticamente alterar o valor do campo Altura (Height).

Ref. Base (Bot Bound): É o ponto de referência para a movimentação automática da base da parede.

Desloc. Base (Bot Offset): Digite um valor se quiser alterar a cota de base da parede, em relação ao valor Layer Elevation da camada ativa.Fechamentos (Caps): Fecha o extremo inicial, final ou os dois extremos da parede.

Atributos (Attr.): Se a sua parede não estiver ligada a nenhum estilo e se você tiver algum fechamento habilitado, esta barra permite que você escolha se as linhas de fechamento da parede usam os atributos dela ou de seus componentes mais externos.

Componentes... (Cavities...): Abre o menu de configuração de componentes.

Inverter lados (Reverse Sides): Inverte o sentido de criação da parede.
