Operações com Sólidos
·3 min de leitura
Os tipos de sólidos gerados pelo Vectorworks (extrusões, varredura e volumes 3D) são o modo mais primário de criação de objetos. Para a criação de objetos 3D mais complexos (com furos, composições de volumes diferentes, por exemplo) existem comandos que combinam esses sólidos usando processos conhecidos como adição, subtração e intersecção.
como adicionar sólidos

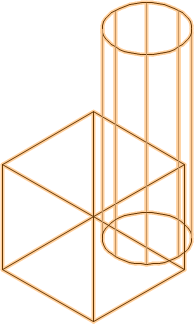

Selecione dois ou mais objetos com a ferramenta Seleção (Selection) X (figura 1). Lembre-se de que esses objetos devem se sobrepor em pelo menos um trecho.
figura 1
Vá ao menu Modelar/Adicionar Sólidos (Model/Add Solids) Ctrl+Alt+A (figura 2).
figura 2
Observe que os objetos se tornaram um só (figura 3).
figura 3 – Resultado da adição dos sólidos.
como fazer uma subtração de sólidos
Selecione dois ou mais objetos com a ferramenta Seleção (Selection) X (figura 4). Lembre-se de que esses objetos devem se sobrepor em pelo menos um trecho.
figura 4 – Objetos selecionados.
Vá ao menu Modelar/Subtrair Sólidos... (Model/Subtract Solids...) Ctrl+Alt+S (figura 5).
figura 5
Na janela que se abre, escolha pelas setas qual volume irá sofrer a subtração e depois clique em OK. Observe que os objetos se tornaram um só (figura 6).
figura 6 – Resultado da subtração de sólidos.
criar um sólido por intersecção
Selecione dois ou mais objetos com a ferramenta Seleção (Selection) X (figura 7). Lembre-se de que estes objetos devem se sobrepor em pelo menos um trecho.
figura 7 – Objetos selecionados.
Vá ao menu Modelar/Interseccionar Sólidos (Model/Intersect Solids) Ctrl+Alt+I (figura 8).
figura 8
Observe que um novo objeto foi criado a partir dos dois volumes (figura 9).
figura 9 – Resultado da intersecção dos sólidos.
como fazer uma seção de sólidos

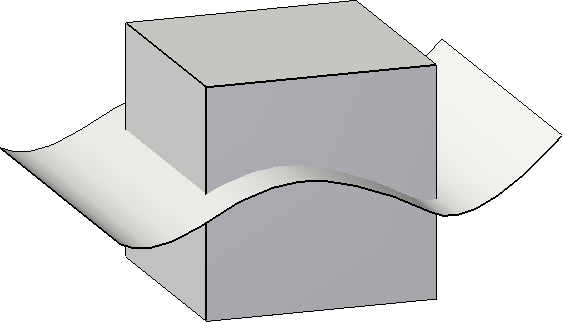

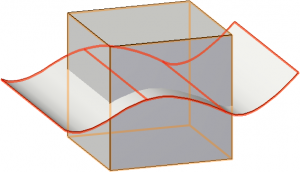

Selecione o sólido ou superfície a ser seccionada e a superfície de corte (figura 10).
figura 10
Vá ao menu Modelar/Seccionar Sólidos... (Model/Section Solids...) Ctrl+Alt+T (figura 11).
figura 11

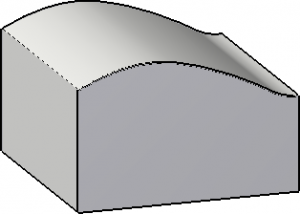

Na janela que se abre, escolha pelas setas o objeto a ser usado como superfície de corte. Clique em OK, veja o resultado (figura 12).
figura 12
OBS1 Depois de a seção ter sido feita, você pode inverter o lado que foi seccionado. Para isso, selecione o objeto e clique no botão Inverter Lado da Seção (Reverse Section Side), na paleta Info de Objetos (Object Info) Ctrl+I.
OBS2 Para criar uma superfície curva como a vista nas imagens acima (figura 10 e 12), você pode usar a ferramenta Polilinha (Polyline), deixar o objeto sem preenchimento e depois usar o comando Extrusão (Extrude).
Gostou deste post?
Ele foi baseado no tópico Desenhar e editar objetos, Operações com sólidos,
que faz parte do livro Vectorworks passo a passo,
disponível em papel ou em e-book.
Para saber mais informações ou para comprar o livro,
visite o site www.livrovectorworks.com.br
