Objetos Paramétricos: Escada (Stair)
No Vectorworks é possível criar escadas paramétricas.
Uma forma bem fácil de gerar essa escada é usando a ferramenta Escada (Stair).
Vá ao Conjunto de Ferramentas
E clique na Configurções da Escada.
Na janela que se abre note que haverá mais de uma aba para configurar.

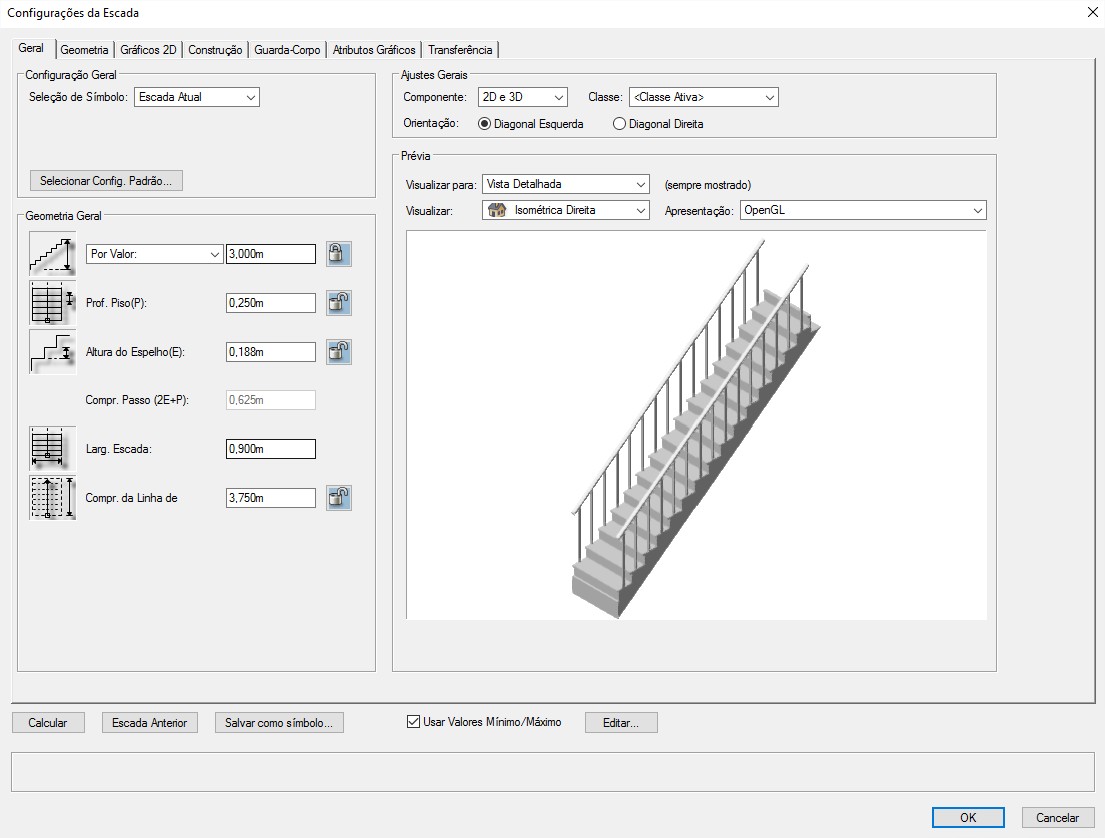

Na aba Geral configure as informações gerais da escada:
Configuração Geral:
Pode selecionar a tipologia da escada através das opções Seleção de Símbolo ou Selecionar Config. Padrão...
Geometria Geral:
Configure o deslocamento vencido pela escada através das opções Por Valor ou Por Elevação de Camadas. Escolha a Prof. Piso (P), da Altura do Espelho (E), a Larg. Escada e o Compr. da Linha de.
Ajustes Gerais:
Escolha se a escada a ser criada será um Componente 2D, 3D ou 2D e 3D. Defina a Classe e a Orientação.
Prévia:
Escolha a forma que irá visualizar o modelo (Vista e tipo de Renderização).

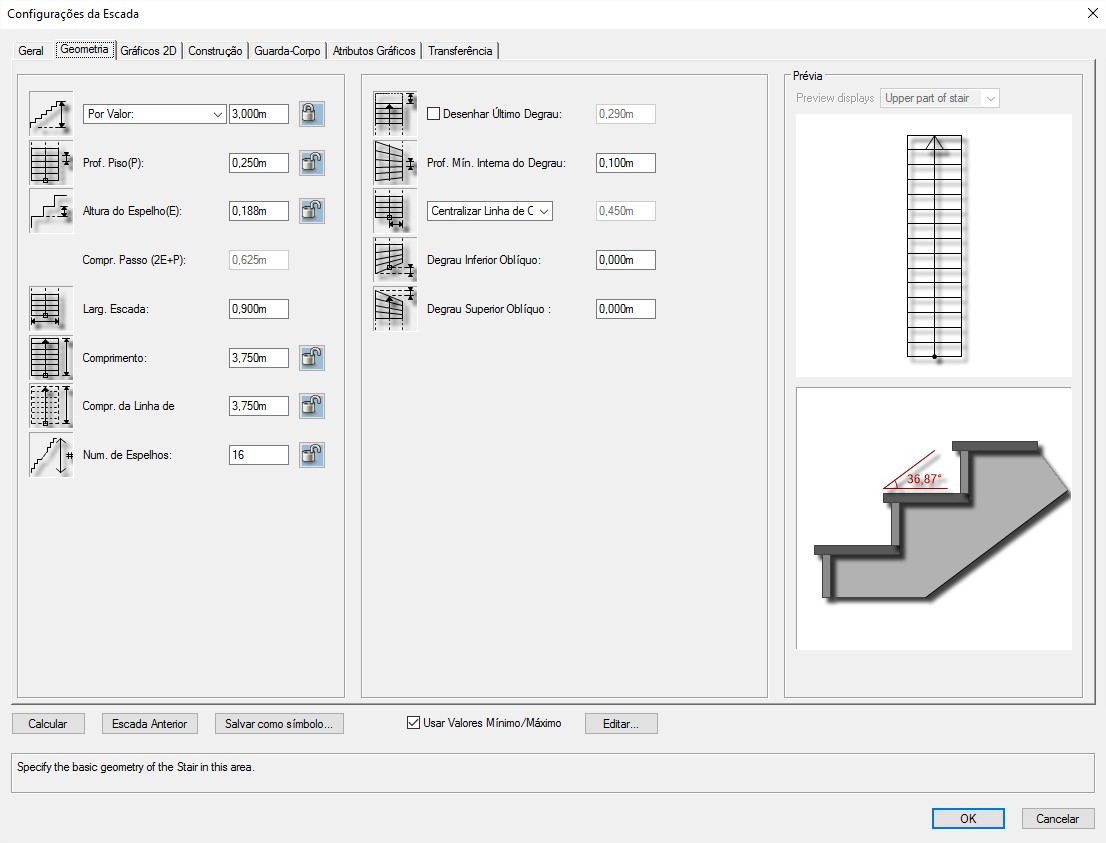

Na aba Geometria configure as informações gerais da escada:
Dependendo do tipo da escada escolhida, irão aparecer opções diferentes de configuração.
Nessa aba, é possível configurar mais detalhadamente cada pedaço da escada a ser construída.

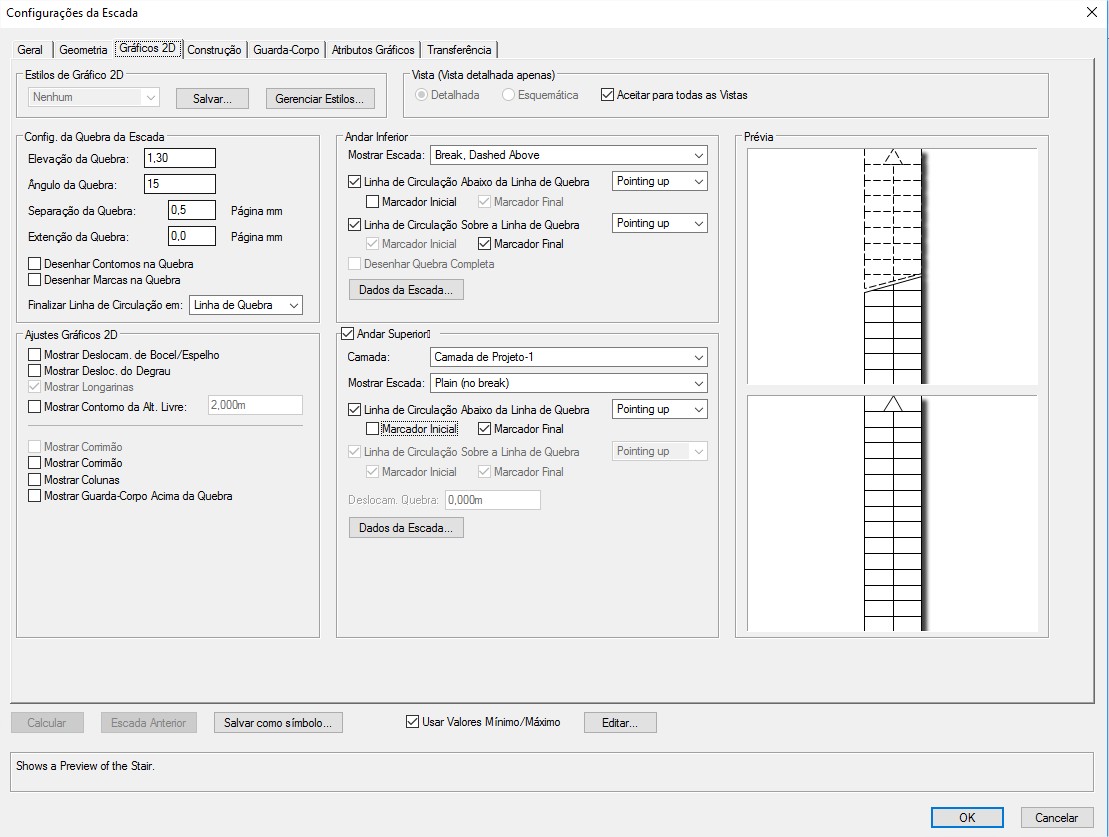

Na aba Gráficos 2D configure as informações gerais da escada:
Estilos de Gráfico 2D:
Clique para escolher qual estilo gráfico 2D será aplicado à escada.
Vista (Vista detalhada apenas):
Escolha o nível de detalhamento em 2D que a escada terá, em escalas de detalhe ou todas as escalas.
Config. da Quebra da Escada:
Configure as opções de quebra de escada em 2D.
Ajustes Gráficos 2D:
Contém outras opções de configuração de visibilidade 2D da escada.
Andar Inferior:
Configure o modo de visualização no andar inferior (início da escada).
Andar Superior:
Configure o modo de visualização no andar superior (final da escada). Essa opção pode ser ativada ou desativada caso necessário.

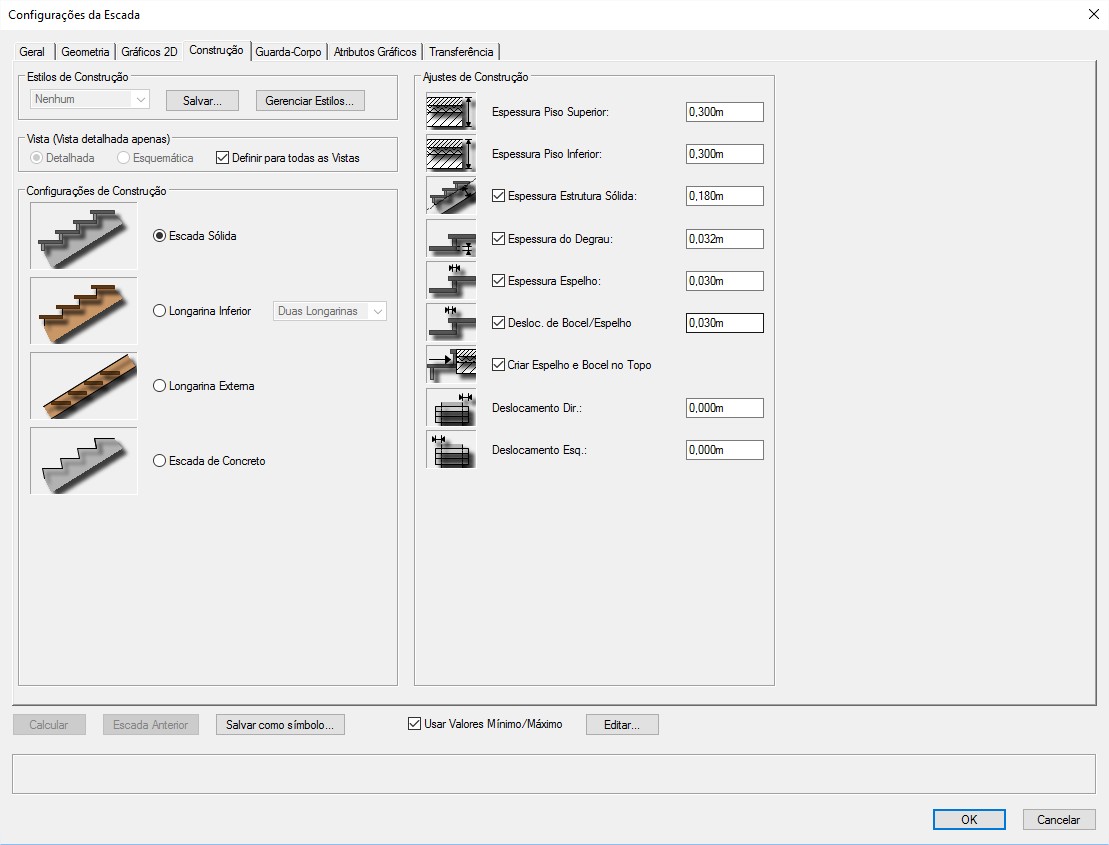

Na aba Construção configure as informações gerais da escada:
Estilos de Construção:
Clique para escolher o estilo de construção que será aplicado à escada.
Vista (Vista detalhada apenas):
Escolha o nível de detalhamento que a escada terá em escalas de detalhe ou em todas as escalas.
Configurações de Construção:
Escolha a opção construtiva geral para toda a escada.
Ajustes de Construção:
Configure os detalhes construtivos da estrutura, pisos e outros elementos da escada.

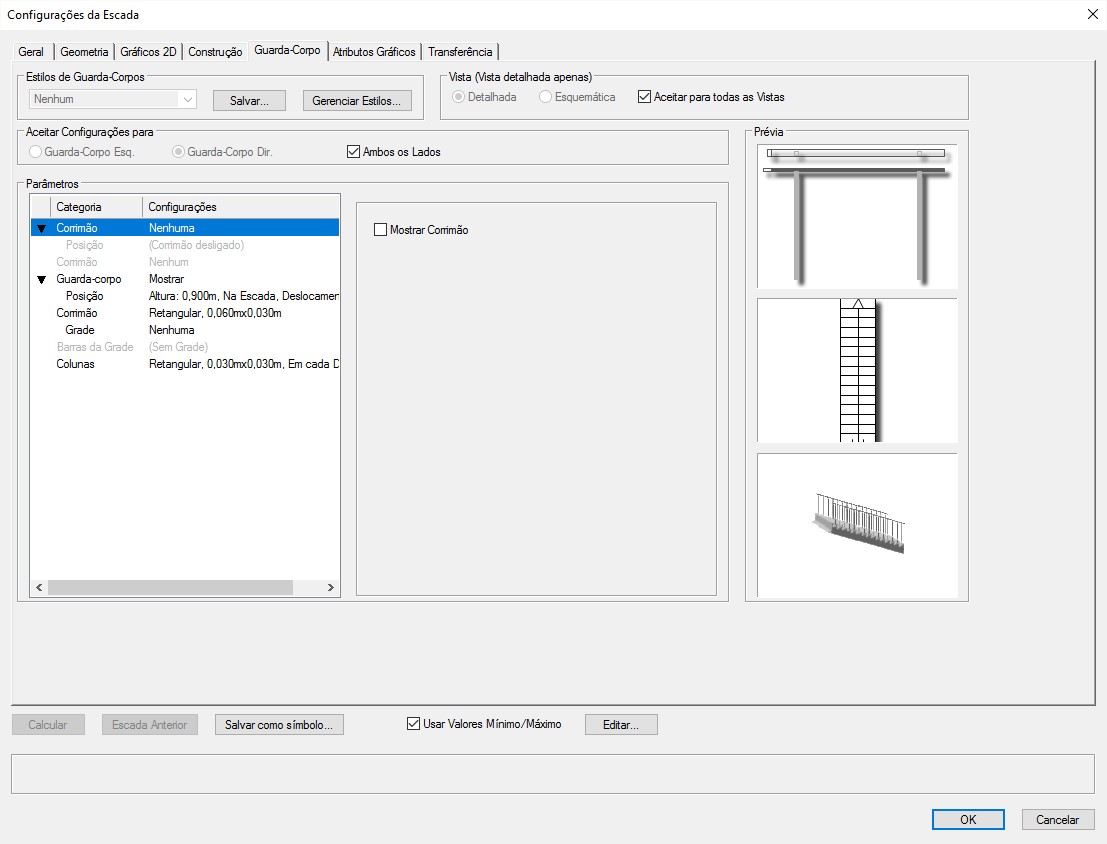

Na aba Guarda-Corpo configure as informações gerais da escada:
Estilos de Guarda-Corpos:
Clique para escolher qual estilo de construção será aplicado à escada.
Vista (Vista detalhada apenas):
Escolha o nível de detalhamento que a escada terá em escalas de detalhe ou em todas as escalas.
Aceitar Configurações para:
Liga e desliga o lado esquerdo ou direito do corrimão.
Parâmetros:
Ajuste os parâmetros específicos dos corrimãos.

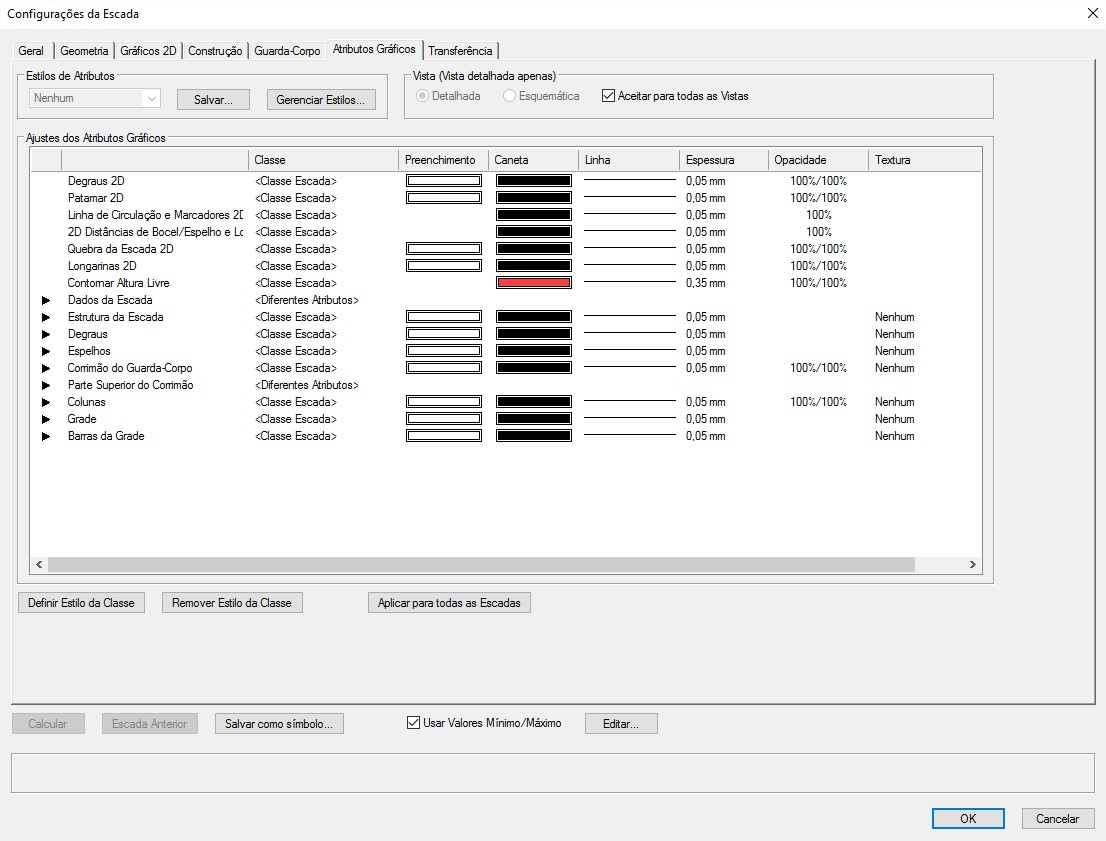

Na aba Atributos Gráficos configure as informações gerais da escada:
Estilos de Atributos:
Clique para escolher qual estilo de construção será aplicado à escada.
Vista (Vista detalhada apenas):
Escolha o nível de detalhamento que a escada terá em escalas de detalhe ou em todas as escalas.
Ajustes dos Atributos Gráficos:
Configura as classes e atributos gráficos dos componentes da escada.
