Modelando com Hidden geometry

22 de setembro de 2010·2 min de leitura

Quem usa SketchUp já sabe que as ferramentas Empurrar/Puxar (Push/Pull) e Equidistância (Offset) são imprescindíveis para modelar. Mas quando tentamos usá-las em uma Superfície (Surface), um sinal de probido surge ao lado do ícone da ferramenta, advertindo que não é possível usar a ferramenta em superfícies curvas ou suavizadas.

Já existem plugins que permitem trabalhar com superfícies curvas, oferecendo ferramentas complexas de modelagem, como o Joint Push/Pull. Mas a solução mais simples para modelar em superfícies é ativar a Geometria Oculta (Hidden geometry). Com essa opção ligada, o SketchUp "desmonta" a superfície em faces, permitindo o uso das ferramentas Empurrar/Puxar (Push/Pull) e Equidistância (Offset). Para recompor as faces em superfície novamente, basta desabilitar a Geometria Oculta.

No exemplo abaixo, um cilindro é um hipotético centro de informações. Visualizando a geometria oculta, foi usada a Equidistância (Offset) para criar a marcação dos vãos das janelas, em seguida o Empurrar/Puxar (Push/Pull) para criar as aberturas.

hiddengeometry_1 — Cilindro inicial. Sem visualizar a geometria oculta não é possível usar a Equidistância (Offset) e nem o o Empurrar/Puxar (Push/Pull).

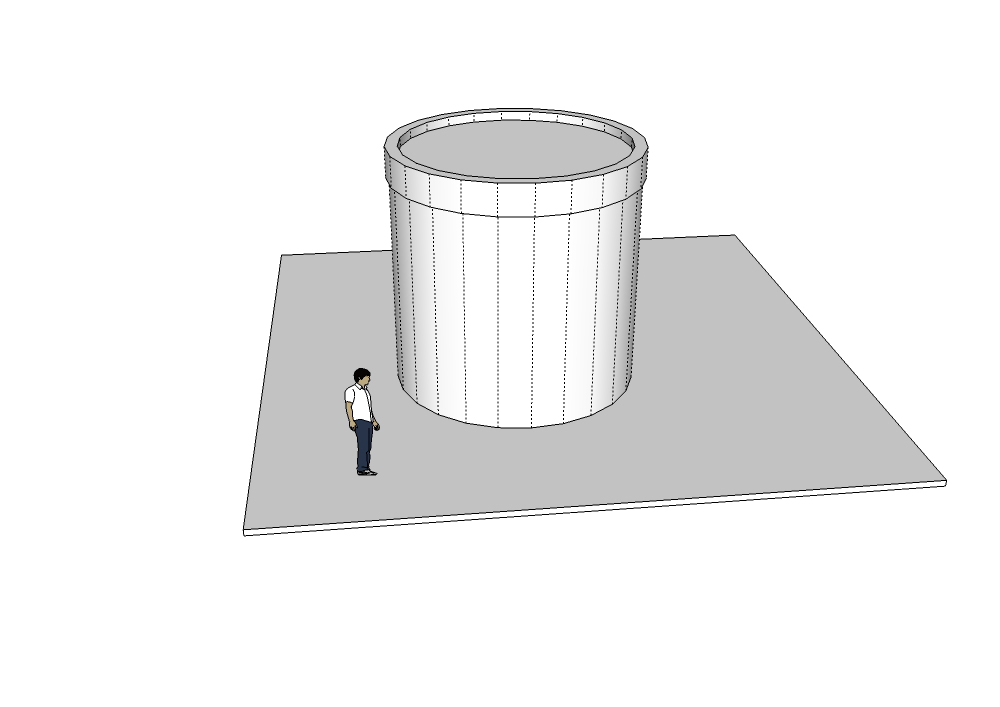

hiddengeometry_2 — Modelo com visualização de geometria oculta ligada.

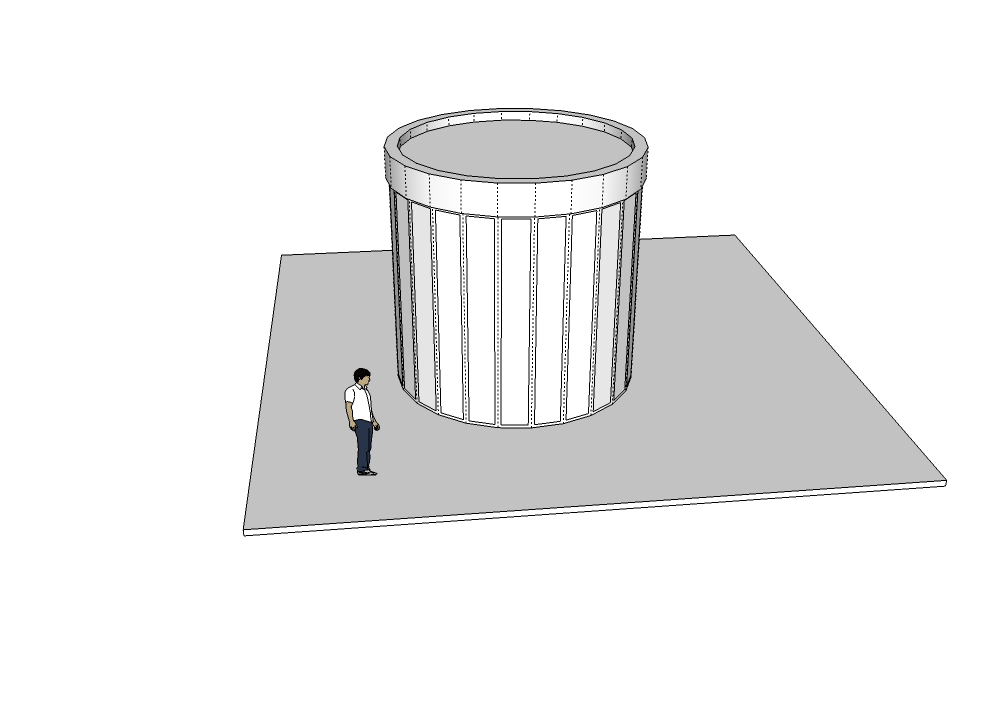

hiddengeometry_3 — Marcação das aberturas usando a Equidistância (Offset).

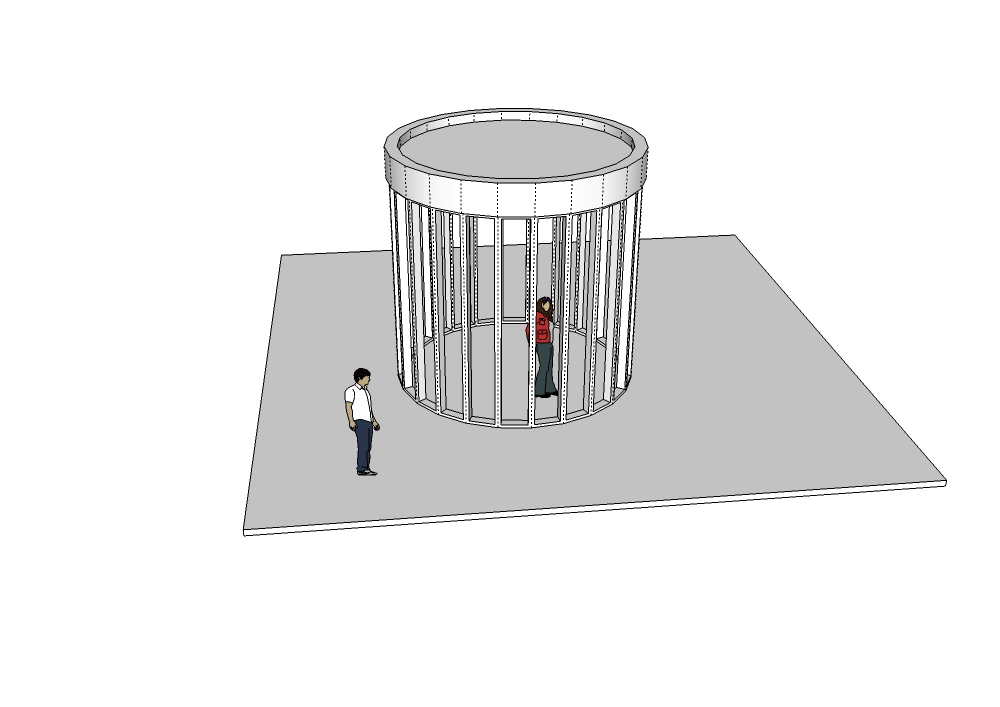

hiddengeometry_4 — Abertura das janelas e da porta com Empurrar/Puxar (Push/Pull).

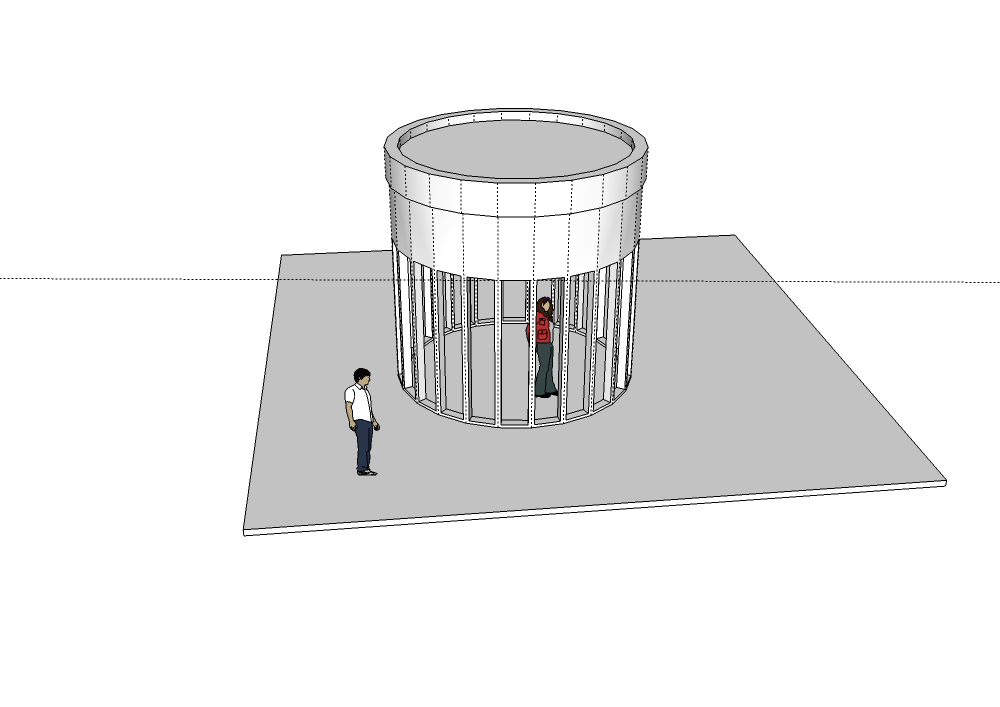

hiddengeometry_5 — Ajustando as aberturas com Empurrar/Puxar (Push/Pull).

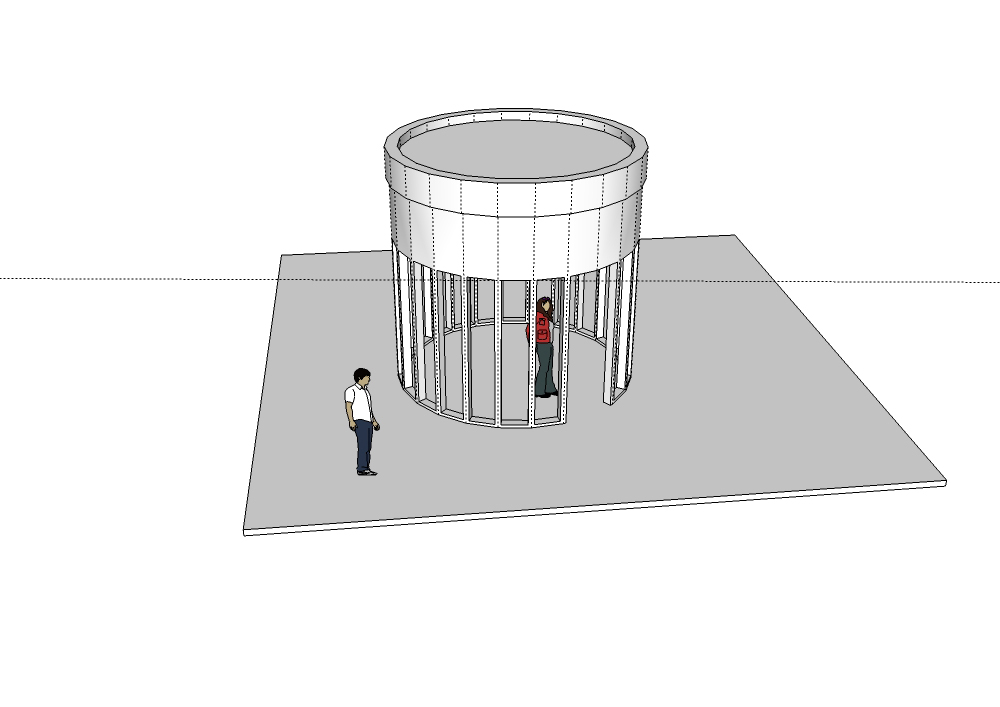

hiddengeometry_6 — Abertura do vão de entrada.

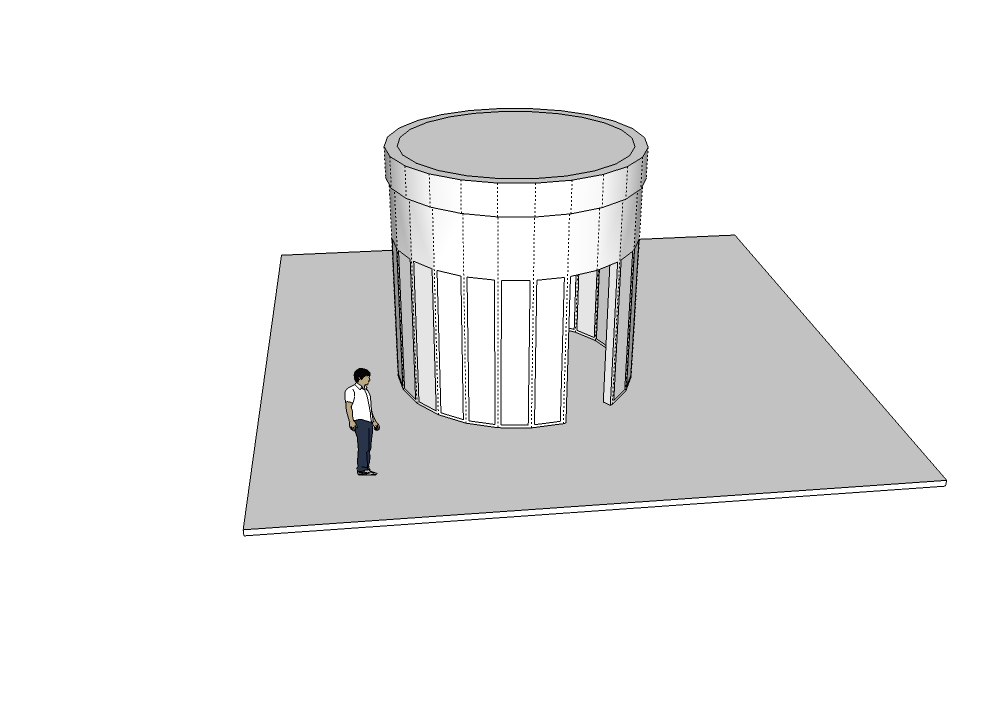

hiddengeometry_7 — Fechamento das janelas para criar as faces dos vidros.

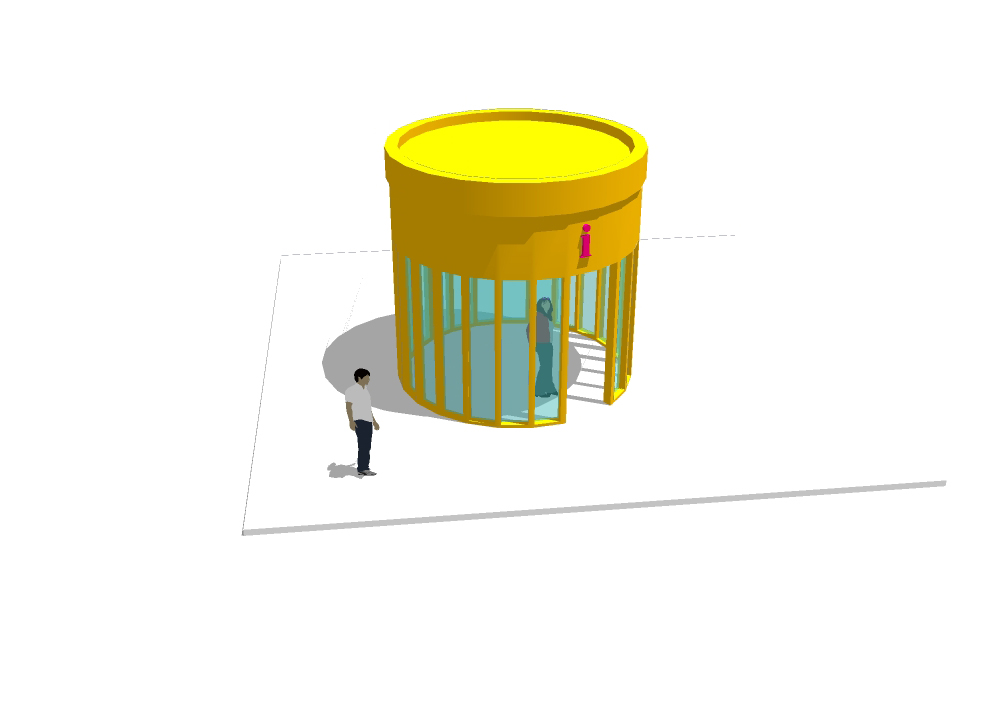

hiddengeometry_8 — Cilindro modelado sem plug-in.

Para ligar e desligar a visualização da geometria oculta, vá ao menu Visualizar/Geometria oculta (View/Hidden Geometry).

Você também pode usar a janela Suavizar arestas (Soften edges) para desmontar as superfícies em faces, e vice-versa, mas visualizar a geometria oculta é um procedimento mais rápido.
