Como alterar tracejados, cores e espessuras de linhas no SketchUp Pro e SketchUp LayOut?

Uma das novidades da última atualização da Trimble para os softwares SketchUp Pro e LayOut em 2020 foi possibilitar a edição da aparência das linhas (espessuras, cores e tracejados) em viewports do SketchUp LayOut. Antes disso, na atualização do SketchUp Pro em 2019, a Trimble introduziu o recurso de alteração de tracejados em linhas.

Tais implementações permitiram ao usuário melhorar sensivelmente a representação gráfica de seus projetos, porém, à primeira vista, pode ser um pouco complicado entender como tirar o melhor partido dos recentes recursos de edição de linhas. Neste post, pretende-se explicar o que é possível fazer quanto aos estilos de linhas no SketchUp Pro e LayOut.

Como alterar a aparência de linhas no SketchUp Pro

Em 2019, o SketchUp Pro passou a oferecer a possibilidade de se realizar a alteração de tipos de linhas de acordo a partir das Camadas (Layers), que agora se chamam Etiquetas (Tags). Em princípio, a alteração é feita de forma simples: a) na janela Etiquetas (Tags), encontre a etiqueta que classifica as linhas que você quer alterar; b) depois, clique onde está escrito, por padrão, "Predeterminado" e c) escolha o estilo de tracejado para as linhas. Na figura 1, observa-se a alteração na etiqueta Porta 2D.

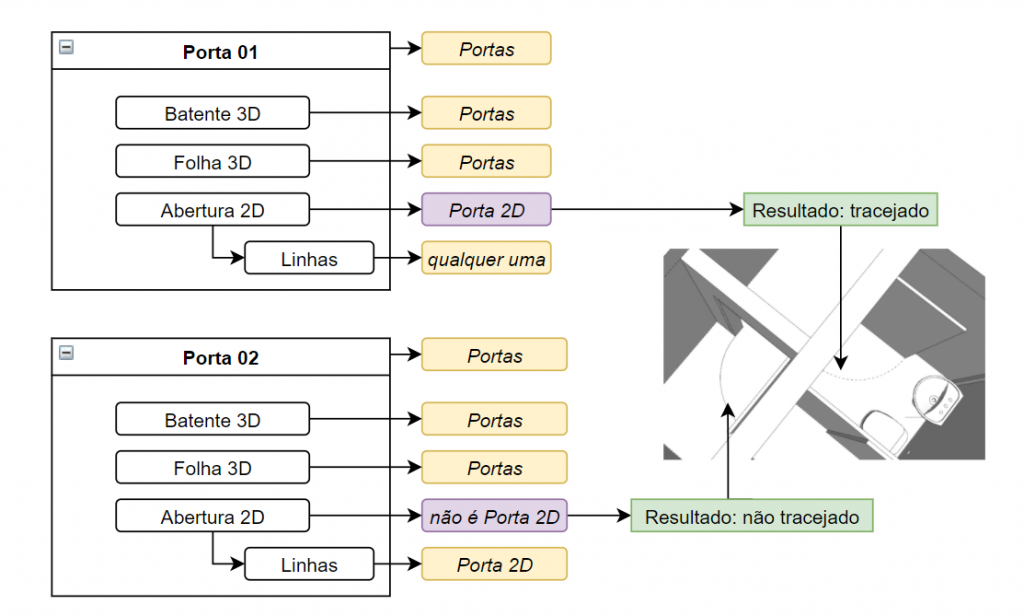

Este ajuste é simples, mas existe uma "pegadinha". Para que a alteração nas linhas seja efetiva, o SketchUp Pro considera a etiqueta associada ao objeto de mais alto nível hierárquico que contém as linhas, seja este um grupo ou componente. A Figura 2 ilustra o que pode acontecer, com relação ao exemplo acima, das portas, caso haja uma pequena diferença no modo como os objetos são organizados.

Portanto, para que a alteração nas linhas seja efetiva, o SketchUp Pro utiliza, como referência, a etiqueta do objeto - neste caso, o "Abertura 2D", ou seja, ignora as etiquetas aplicadas aos elementos que estão dentro do objeto.

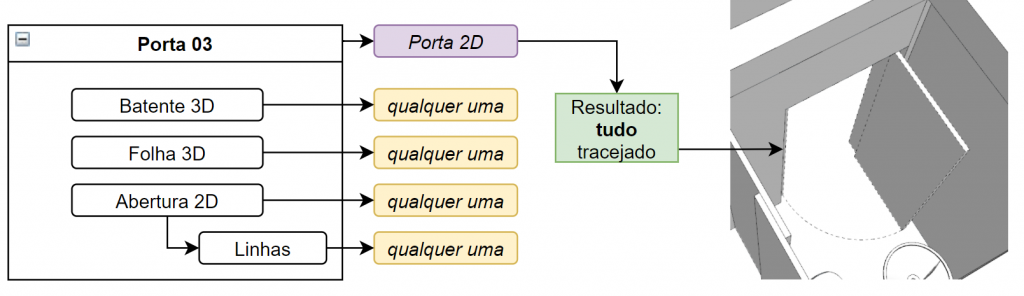

Se, no exemplo acima, a etiqueta Porta 2D fosse aplicada ao objeto "Porta 01" ou "Porta 02", todos os objetos dentro destes passariam a ter seus contornos tracejados. Observe esta aplicação ilustrada pela Figura 3.

É preciso lembrar que, pelo SketchUp Pro, existe apenas a possibilidade da alteração do estilo de traço aplicado às linhas por meio das etiquetas. Desta forma, não é possível utilizar as etiquetas para realizar alterações nas cores e nas espessuras das linhas. Estes ajustes podem ser realizados no SketchUp LayOut, conforme explicado a seguir.

Como alterar a aparência de linhas no SketchUp LayOut

A grande novidade da atualização 2020.2 do SketchUp LayOut é o recurso que permite a alteração do estilo de linhas (cores, espessuras e tracejados), utilizando as etiquetas como referência. A aplicação de tais alterações é realizada por viewport, ou seja, cada viewport armazena diferentes informações de ajustes em linhas, o que permite grande flexibilidade na realização de modificações na representação gráfica de um projeto.

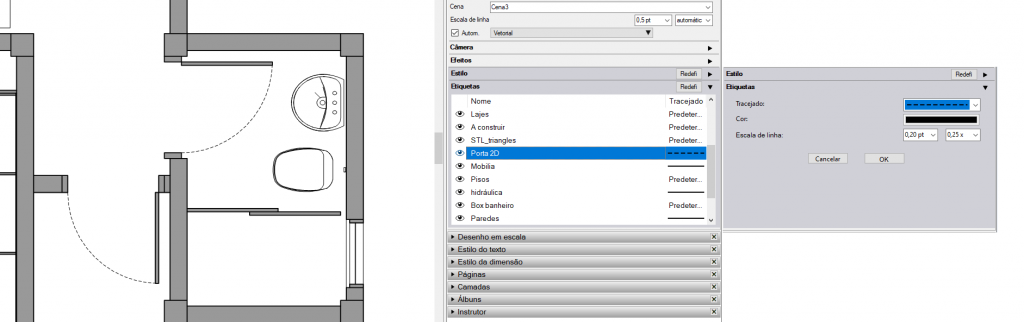

Para exemplificar como é possível alterar a aparência de linhas no LayOut, será utilizado o mesmo exemplo explorado na explicação anterior. Na Figura 4, é possível observar que, depois de a) selecionado o viewport, é preciso b) escolher a etiqueta para c) realizar a alteração na aparência das linhas associadas à esta etiqueta.

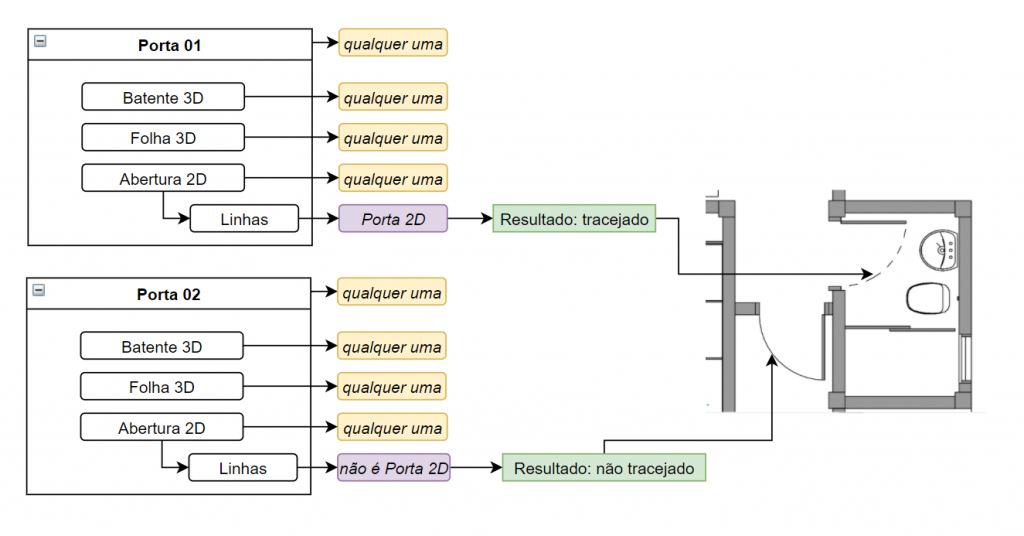

O modo de se realizar o ajuste é muito semelhante ao processo utilizado no SketchUp Pro, porém há um diferença importante entre os dois programas, com relação à referência adotada para efetuar a alteração gráfica. Ao contrário do SketchUp Pro, o SketchUp LayOut usa, como referência para a alteração de estilo, a etiqueta associada a cada elemento de desenho, ignorando as etiquetas aplicadas aos objetos (grupos ou componentes). O diagrama apresentado na Figura 9 explicita estas relações.

Portanto, em resumo, estes foram os principais pontos apresentados neste post:

• No SketchUp Pro é possível realizar alterações no tracejado de linhas, mas não é possível alterar cores e espessuras. São utilizadas as etiquetas como critério de diferenciação;
• O SketchUp Pro considera, para a alteração do tracejado de linhas, a etiqueta aplicada ao objeto de mais alto nível hierárquico;
• No SketchUp LayOut é possível alterar, por viewport, a aparência de linhas - cores, espessuras e tracejados. As etiquetas são utilizadas como critério de diferenciação;
• O SketchUp LayOut considera, para alterar a aparência das linhas, as etiquetas aplicadas aos elementos de desenho. Esta escolha hierárquica é, portanto, completamente oposta àquela utilizada no SketchUp Pro.

Quer aprofundar seus conhecimentos sobre uso do SketchUp em processos BIM? Conheça o Curso SketchUp Pro para BIM, da EBBIM. O treinamento aborda estruturação de modelos, propriedades dos componentes, intercâmbio IFC e documentação no LayOut, em complemento ao tema deste post.
