Como usar e editar cotas
como inserir uma cota simples, horizontal ou vertical
Na paleta Cotas/Anotações (Dims/Notes), clique na ferramenta Cota Linear (Constrained Linear Dimension) N.

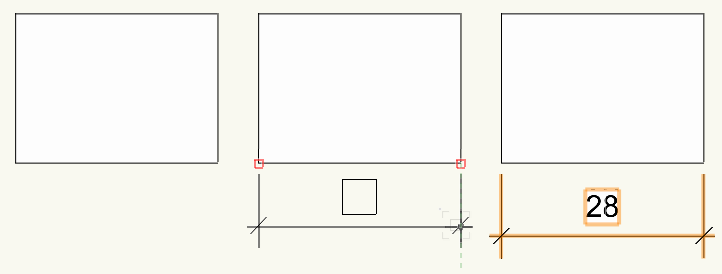

Na barra de modos, escolha a Cota Linear Horizontal/Vertical (Constrained Linear Mode), que é o primeiro botão (figura 1).

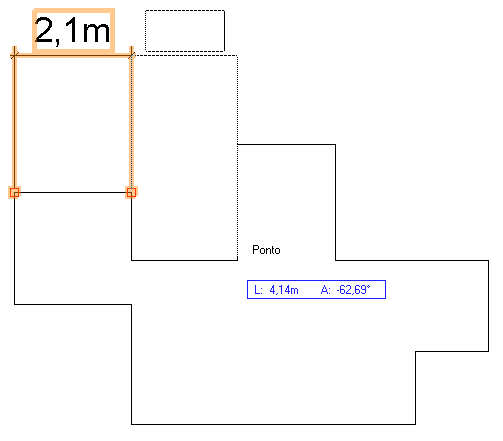

Depois, clique no primeiro ponto a ser medido, clique no segundo ponto a ser medido, mova o cursor para posicionar a linha de chamada e clique mais uma vez (figura 2).

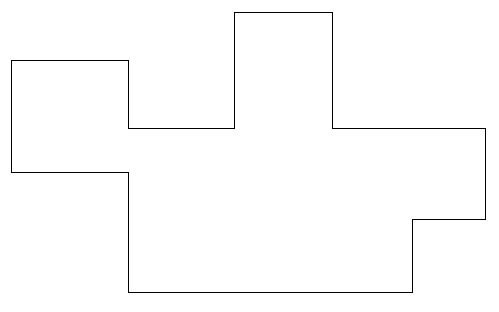

figura 2 - Cotando o retângulo.
como inserir cotas em sequência, na horizontal ou vertical
Na paleta Cotas/Anotações (Dims/Notes), clique na ferramenta Cota Linear (Constrained Linear Dimension) N.
Na barra de modos, escolha a Cota Hor/Ver Sequencial (Constrained Chain), o segundo botão (figura 1).
clique no primeiro ponto a ser medido, clique no segundo ponto a ser medido, mova o cursor para posicionar a linha de chamada e clique mais uma vez.
Mova o cursor e clique onde será colocada a próxima cota (figura 2).

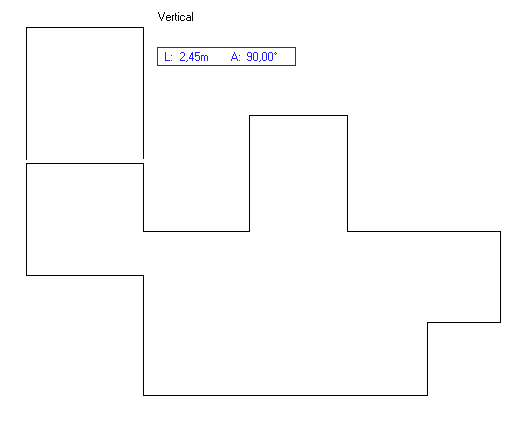

figura 2- Cotando a figura com cota sequencial.
