Como criar e editar um telhado
·3 min de leitura
como criar um telhado usando um polígono ou paredes como referência
Desenhe o objeto de referência (pode ser um polígono ou paredes) e selecione-o com a ferramenta Seleção (Selection) X (figura 1).
figura 1 - Polígono
Vá ao menu AEC/Gerar Telhados (Model/AEC/Create Roof...) e verifique as opções (figura 2):

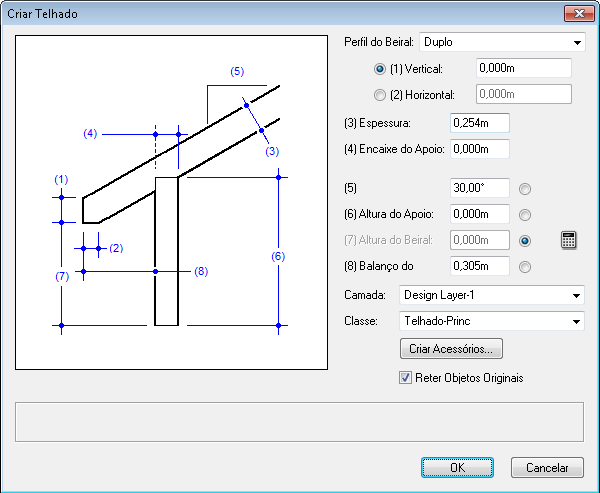

figura 2 - Menu AEC/Criar telhado.
Perfil do Beiral (Eave Profile): Define o tipo de acabamento do telhado (Reto/Square, Duplo/Double, Horizontal ou Vertical);
Espessura (Thickness): Define a espessura do telhado;
Encaixe do Apoio (Bearing Inset): Define a distância horizontal entre a parte de baixo do telhado e a borda do polígono-base;
Inclinação (Roof Pitch): Define o ângulo de inclinação do telhado;
Altura do Apoio (Bearing Height): Define a altura entre o chão e a linha de projeção do telhado, a partir da borda do polígono-base;
Balanço do Beiral (Eave Overhang): Define o tamanho do beiral a partir da borda do polígono-base;
Camada (Layer): Permite criar uma nova camada para colocar o telhado a ser criado;
Classe (Class): Permite criar uma nova classe para colocar o telhado a ser criado;
Criar Acessórios... (Create Accessories...): Clique nesta janela para criar acessórios para o telhado, como bordas, sofito e forro;
Reter Objetos Originais (Retain Original Objects): Ative esta caixa para manter o(s) objeto(s) de referência no desenho.
Clique em OK e observe o telhado pronto (figura 3).

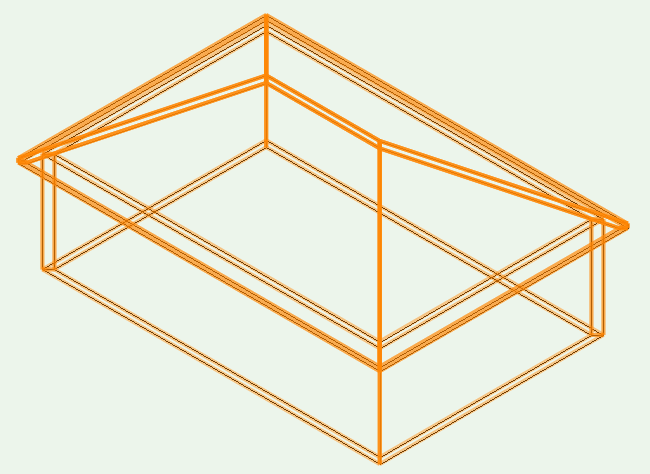

figura 3 - Telhado pronto
como editar um telhado
Selecione o telhado e clique sobre a alça com o cursor em forma de mão. Modifique os parâmetros da janela como desejar:

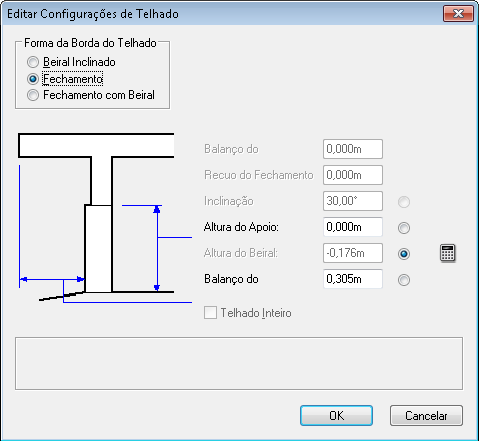

figura 4 - Configurações de telhado
Forma da Borda do Telhado (Roof Edge Shape): Escolha entre Beiral Inclinado (Eave), Fechamento (Gable) e Fechamento com Beiral (Dutch Hip);
Balanço do Fechamento (Gable Overhang): Esta opção funciona apenas com o Fechamento com Beiral e se refere à projeção do fechamento depois de sua face;
Recuo do Fechamento (Gable Inset): Esta opção funciona apenas com o Fechamento com Beiral e se refere à projeção do beiral depois da face do fechamento;
Inclinação (Pitch): Define o ângulo de inclinação do telhado;
Altura do Apoio (Bearing Height): Define a altura entre o chão e a linha de apoio do telhado a partir da borda do polígono-base;
Altura do Beiral (Eave Height): Define a distância entre o chão e a borda do beiral;
Balanço do Beiral (Eave Overhang): Define o tamanho do beiral a partir da borda do polígono-base;
Telhado Inteiro (Entire Roof): Configura todo o telhado com os dados digitados nessa janela.
Clique em OK e observe a mudança efetuada (figura 5).

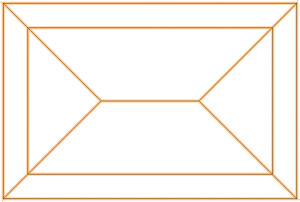

figura 5
