Interoperabilidade em BIM: integração SketchUp e Revit
·3 min de leitura
O propósito deste post é elencar os diferentes métodos de troca de informação de dados para favorecer a integração SketchUp e Revit. Para os testes, foram utilizados o SketchUp Pro 2017 e o Revit 2017.
A integração entre softwares tem se tornado cada vez mais importantes no dia-a-dia de quem trabalha com projetos, especialmente com o aumento da demanda por entregas em BIM. Conseguir aliar os benefícios e características de cada plataforma pode trazer mais qualidade e ganhos de produtividade em projetos multidisciplinares.
Métodos de troca de informações entre SketchUp Pro e Revit – até junho de 2017[/caption]
Observando a tabela é possível perceber, por exemplo, que para o procedimento exportar um modelo do Revit para o SketchUp Pro você pode usar:
Estes são as maneiras possíveis para fazer a integração SketchUp e Revit:
- Por leitura direta de dados a partir de comandos de importação e exportação que podem existir dentro de um ou dos dois programas. Isto se aplica apenas à importação de arquivos do SketchUp Pro para o Revit e não no sentido inverso.
- Por uso de plug-ins exportadores de modelos. Neste método, observamos a existência de dois plug-ins para Revit, capazes de exportar modelos de Revit para o SketchUp. São eles o rvt2skp e o SimLab SketchUp Exporter. Não foram encontrados plug-ins que exportam modelos do SketchUp Pro para o Revit.
- Por meio da importação e exportação sob formatos de arquivos que fazem a intermediação entre o SketchUp Pro e o Revit. Neste caso, verifica-se que é possível importar ou exportar um modelo do SketchUp Pro para o Revit utilizando os formatos .DWG ou .IFC.
- Por último, existe um modo dinâmico de se fazer a troca de informações entre estes programas (e outros), através de uma plataforma chamada Flux.io. Neste caso, o que se transmite, entre arquivos .SKP e .RVT, são dados relacionados à construção geométrica de elementos (entre outros atributos). Assim, ao se alterar a geometria de um piso em um deles, por exemplo, o mesmo piso, no outro software, sofreria a mesma alteração.

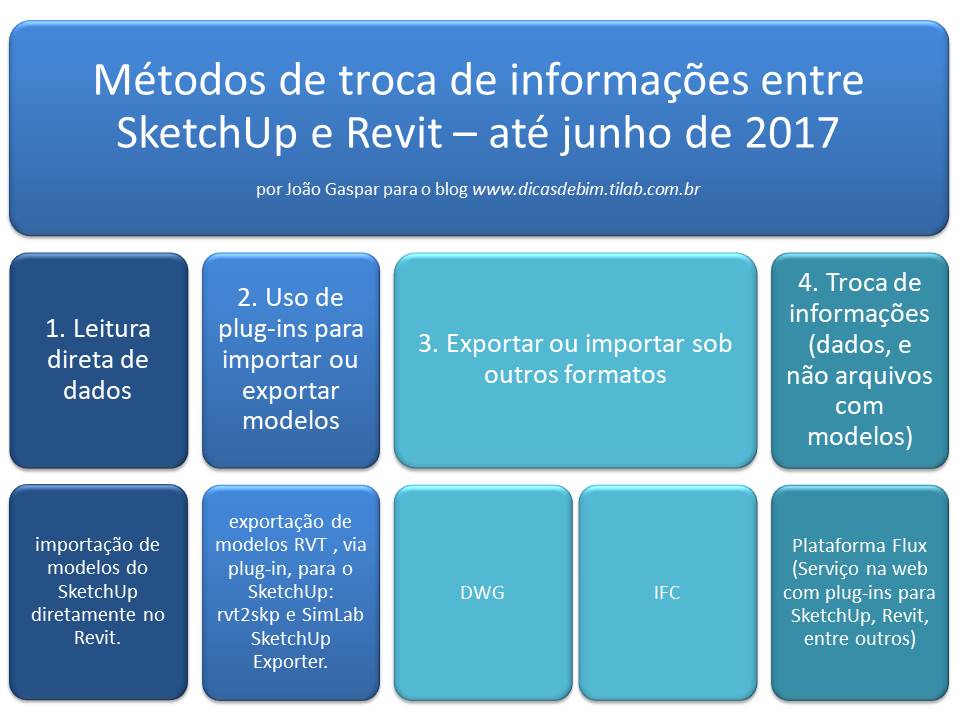

O quadro a seguir apresenta uma forma sintética de entender os métodos de troca entre o SketchUp e o Revit:
[caption id="attachment_2488" align="aligncenter" width="574"] Métodos de troca de informações entre SketchUp Pro e Revit – até junho de 2017[/caption]
Observando a tabela é possível perceber, por exemplo, que para o procedimento exportar um modelo do Revit para o SketchUp Pro você pode usar:
- exportação em DWG;
- exportação em IFC;
- uso do plug-in rvt2skp ou uso do plug-in SimLab;
- também é possível fazer com que apenas os dados de um modelo do Revit alterem objetos do SketchUp, via Flux.
