1001bit Tools: crie automaticamente escadas, telhados, paredes e mais!

16 de dezembro de 2010·1 min de leitura

O arquiteto Goh Chun Hee desenvolveu para SketchUp o fantástico conjunto de plugins 1001 bit. É um conjunto de ferramentas que facilita a edição e modelagem de projetos arquitetônicos.

Disponível nas versões Standard e Pro, o 1001 bit tem ferramentas paramétricas de objetos arquitetônicos, como criação de paredes, batentes, janelas, brises, telas, muxarabis, vários tipos de escadas, estrutura de telhado e cobertura, além de ferramentas de edição comuns em ambientes CAD, como o Fillet, Trim, Chamfer, Offset, Arrays, entre outras.

1001bit_screen — Ferramenta para criação de telas, cobogos e muxarabis.

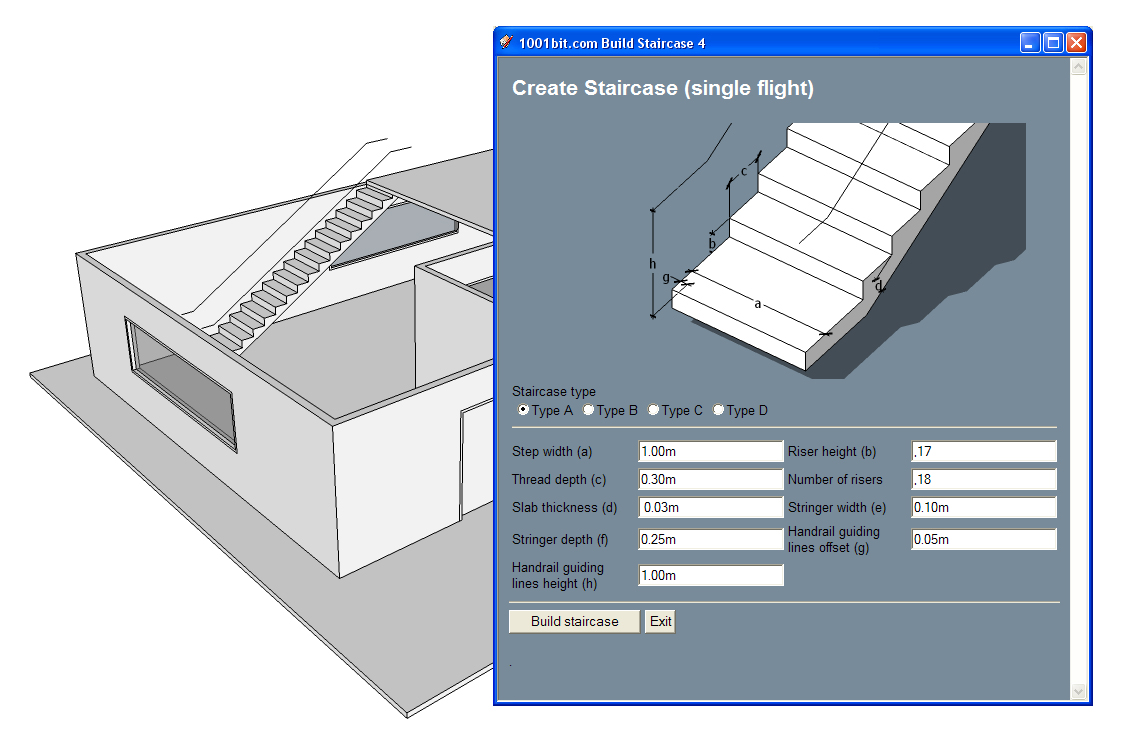

1001bit_escada — Ferramenta paramétrica de escada.

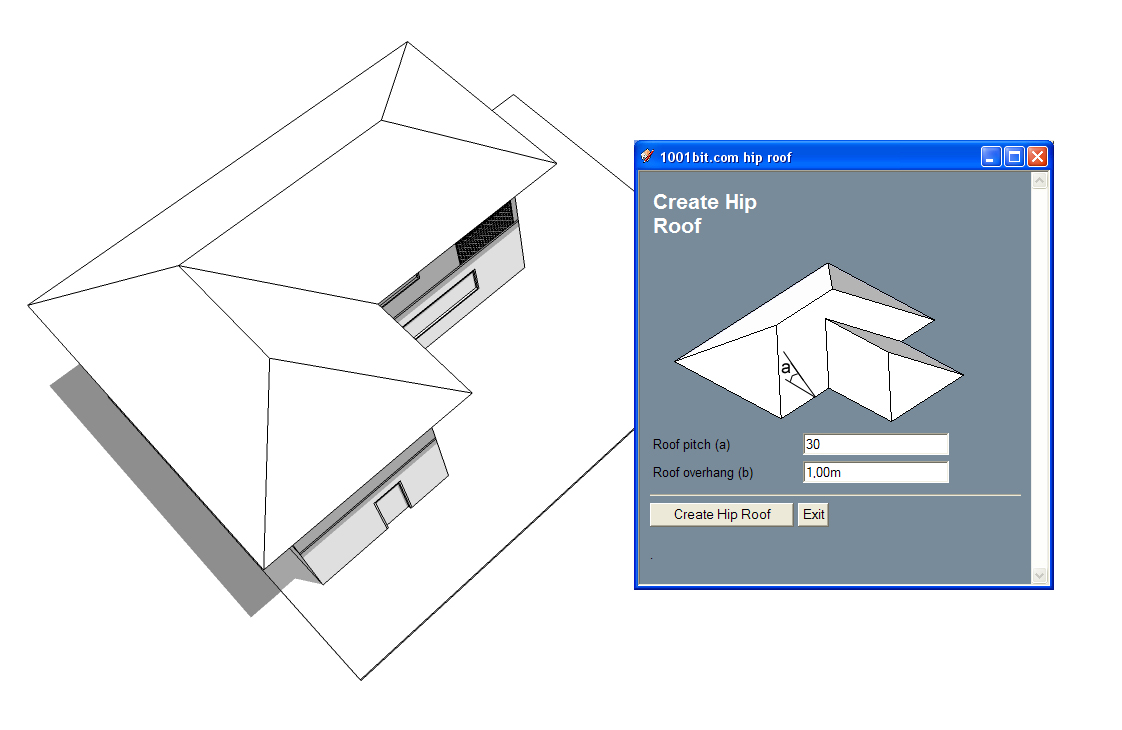

1001bit_cobertura — Ferramenta de telhado.

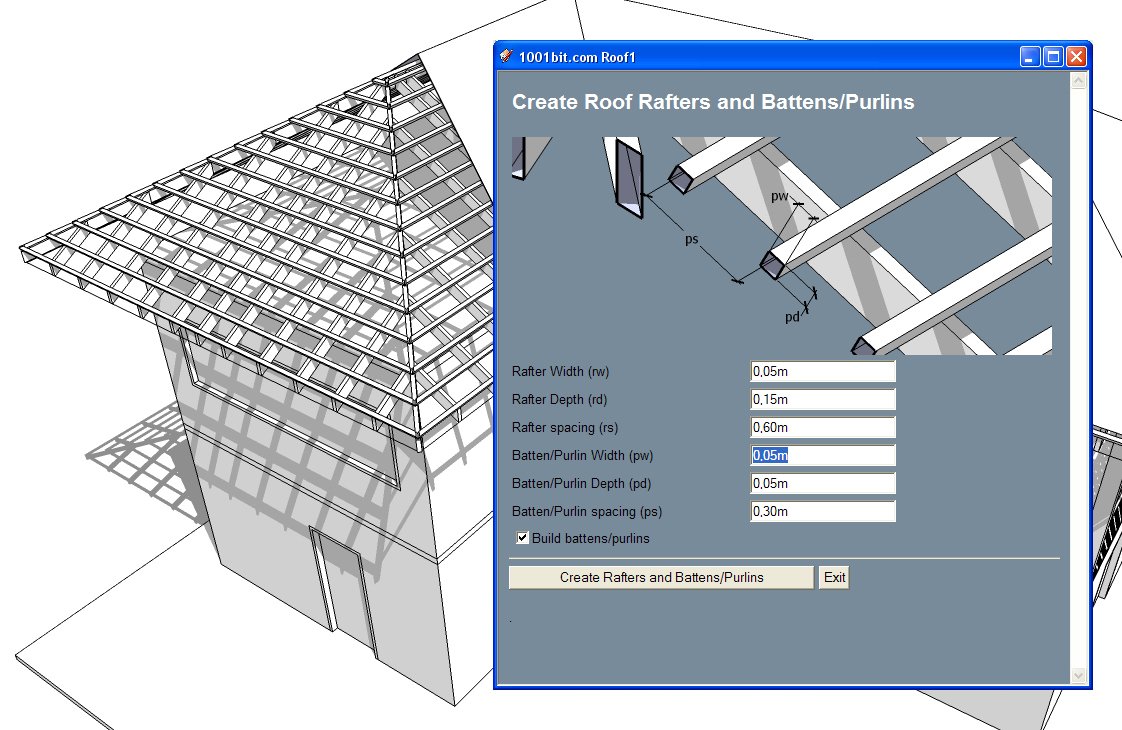

1001bit_madeira — Ferramenta paramétrica de madeiramento do telhado.

No site http://www.1001bit.com você pode comprar o pacote de ferramentas ou baixar a versão de demonstração de qualquer uma das versões.

Quer aprofundar seus conhecimentos sobre modelagem e organização de projetos no SketchUp? Conheça o Curso SketchUp Pro do Básico ao Avançado, da EBBIM. O treinamento aborda modelagem de terrenos e edificações, componentes, materiais e cenas, em complemento ao tema deste post.

11 comentários

José Dias04 de janeiro de 2011
gostaria de saber como adiquiro o plugins 11001 bits
arifelipe05 de janeiro de 2011
José, no site oficial do Plugin você consegue fazer o download sem problemas, o link está no final do post. Abraço
Igor Eichholz28 de novembro de 2011
Td bem, Gostaria de saber como planificar um objeto curvo no sketchup? Estou projetando um Aparelho de recreação infantil e meu escorregador é curvo, dai a dúvida. Isso já me solucionária mts outras coisa tbm. Desde já Agradeço Igor.
arifelipe01 de dezembro de 2011
Se você quiser apenas transformar seu modelo 3d em um 2d, você tem duas alternativas: colocar o modelo em uma vista de topo e exportar como desenho 2d, ou então, desenhe um plano em baixo do seu aparelho de recreação, selecione o componente ou apenas a parte curva(preferencialmente separada em um grupo ou componente) e utilize a ferramenta drape, que está na barra de ferramentas sandbox(caixa de areia) do Sketchup; assim, esta parte sera projetada no plano que você desenhou.
Raimundo Tadeu Moreira21 de março de 2012
sou mestre de óbras e gosto de estar enformado dia a dia
Adão Vargas29 de março de 2015
Onde poderia encontrar dicas de uso de cada ferramenta do 1001 bit?
admin30 de março de 2015
oi, Adão, no livro SketchUp Pro Avançado tem uma seção inteira com todos (ou quase todos) os comandos do 1001bit, versão Freeware, passo a passo e com ilustrações. Você pode escolher entre a edição em papel ou e-book, que está para ser lançada em breve! O link é http://www.probooks.com.br/ Abraços!
João Fernando21 de novembro de 2015
Minha edificação tem o pé direito de 6m. Só que não consigo projetar uma escada que alcance os 6m. Tem como fazer pelo pluguin?
arqjoaogaspar24 de novembro de 2015
oi, João Fernando, tem sim, baixe o plug-in que a ferramenta escada está lá. Se precisar de ajuda, o livro SketchUp Pro Avançado tem um capítulo inteiro sobre o 1001bit. O livro está à venda no http://www.probooks.com.br. Abraços!
Tiago da Silva23 de dezembro de 2015
Bom dia, Existe algum plugin que coloque as telhas no sketchup e que seja gratuito? No 1001bit-tools faz a madeiramento do telhado. Desde já agradeço pela atenção e ajuda. Abraço! Boas Festas!
arqjoaogaspar11 de janeiro de 2016
oi, Tiago, tudo bem? Não me lembro agora se, por exemplo, o plugin Instant Roof coloca as telhas para você. Em todo o caso, não é muito produtivo modelar e colocar as telhas como objetos reais, pois o modelo fica muito pesado. Os programas de render atualmente tem algumas soluções muito boas para representar telhas sem você precisar modelar. Um abraço!
